2014年1月28日火曜日

Sella Itallia Mundialita

Radac RD-1000 (1986)に標準装備だったサドル”Mundialita"です。イタリア語は良く分かりませんが、「モンデアリート」と読むようです（揉んでアリートと変換されたのはご愛嬌）。スキンは黒のスエード調で、素材は合皮のようです。Radacは基本的に国産のマスプロ製品なのでこれは適当な安物かと思っていましたが、調べてみたら意外とちゃんとした製品みたいでした。スチールレールでサドル裏側には"Made in Italy"の刻印が有ります。

スキンは紫外線による劣化が進んでいますが、再利用を考えて一度ブラッシングしつつ中性洗剤で洗って綺麗にしてみました。ウレタンフォームのインナーもややへたり気味ですが、肉厚なので座り心地は悪く無さそう。なによりRD-1000の86年当時のオリジナル装備の一つなので、使えそうなら戻そうかと考えています。重さは約400gでかなり重いですが、そこは目を瞑ることにします。

VeroBase.comのデータベース

Sella Itallia Mundialita

良く揉めば柔らかくなるかな？

2/1訂正：モンディアリート、だそうです。

2014年1月24日金曜日

Casperのメンテ

自転車モードのスイッチが入ったので、勢いに乗って普段乗りのMTBも軽くメンテしました。2005年春の購入なので今年で9年目、まだまだ現役で活躍中です。

以前からクランク周辺の駆動系から不定期にぱきっという異音が出ているので、今回のメンテはそのトラブルシュートを兼ねています。まずチェーンの伸びをチェッカーで確認、まだ大丈夫っぽい。ミッシングリンクは若干怪しいかも。次いで清掃も兼ねてクランクを一度外してトルクレンチで再度組み付けました。また玉当たりが緩くなって来ていたVP製のペダルを初めて開けてグリスアップしました。樹脂ボディにアルミケージが付く廉価版ですが、回転部は意外とちゃんとした精度が出ていて感心しました。構造は普通のカップ＆コーンで、玉のサイズはかなり小さいです。また露出部に錆の目立ってきたスチールのシフトワイヤーをステンレス製に交換しました。

今回は車体に取り付けていた装備品も若干変更。余っていた金属ステーでシート下のテールライトを後ろ三角に移動することが出来たので、レイダックから外したサドルバッグを取り付けてスペアチューブやパンク修理関係などを入れました。

2014/01/21

Casperのメンテ

VP製ペダルのグリスアップを実行

　構造は通常のカップ＆コーンでした

クランク周りからの異音が気になるので一度外して清掃と各部のチェックをしました

サドルバッグを取り付けました

サドル下に取り付けていたCATEYEのオートテールライトを余っていた金属ステーを使ってこの位置に移動

スチールのシフトワイヤーに錆が目立ち始めて居たのでステンレス製に交換

サドルバッグの中身

予備のチューブ、パンク修理のパッチ、タイヤレバー、ツインライトの予備バルブ、昔買った携帯用工具など

2014年1月23日木曜日

Radac RD-1000 再改修とこれまでのまとめ

今回の作業内容をフォトアルバム化しました。

RADAC RD-1000 Modification 2

これまでの流れをおさらい。

前回の改修ではコマンドシフター10sの導入と57系105のロードトリプルで組みました。この時のパーツ＆ホイールは新たに組むデッドストック物のフレーム(Radac Tailor-made)に流用する予定です。

RADAC RD-1000 Modification 1

元の仕様と入手時のレストア作業はこんな感じでした。見た目的にはシンプルなこのレストア直後の状態が最も良かったと思っていたので、今回それに近い状態に戻せて良かったです。

BS RADAC RD-1000 Restration

またリア変速の操作を実演しました。（チェーンを張る前なのでクランクを回さずに変速してます）廉価なシフターなので見た目が安っぽいですが、クリック感とかは良い感じです。

2014年1月21日火曜日

Radac RD-1000 再改修その5　オリジナル3x6s仕様の完成

試走の結果は良好だったので、バーテープを巻いて完成としました。VEROのこのテープは肉厚でハンドル周りが太ましい感じになったので、次回交換時は薄めに変えようと思います。クッション性と巻き易さは良好でした。粘着力が弱めなので、失敗した時の巻き直しも容易です。巻き方は今回上巻きから下巻きに変更、ハンドルのショルダーを持って休んでる時にテープがめくれ上がる方向に痛む事が多かったのでその予防の為です。右シフター取り付け部の周りは巻くのが難しかったですが、なんとか誤魔化しました。カバー出来そうにない部分は予め短く切ったテープで塞いでおいて処理しています。

さて次は…

Deda紺とVERO白、今回は白で

ワイヤー取り回しはこんな感じで

完成

ハンドル周り

2014年1月20日月曜日

Radac RD-1000 再改修その4　試走

土曜日中にほぼ全ての作業を終えたので、日曜日は試走がてらD-Drive Sportsへボディ等の買い物に行きました。途中ハンドルの仰角や右シフター取り付け位置の微調整等を実行。アップライト気味にしたハンドルは下ハンドルポジションに違和感が出たので、結局元のハンドル下部が水平に近い正統派旧車スタイルに戻す形になりました。

この仕様の感想はもう少し走り込んでみてからにしようと思いますが、テストの感触は『非常に良い』でした。というか、これかなり良いかも。変則構成の右シフターは操作に若干の慣れが必要ですが、操作自体が楽しく感じてこの試みは概ね成功と言えそう。前3段のWレバーによる変速も割とスムーズ、リアの6段も段数こそ少ないですが13,14,15,17,19,21Tでかなりクロースレシオなので繋がりは悪くなく、変速ポイントの無いシンプルなUGのギアでも綺麗に変速が決まって実用上のストレスは少ないです。

帰宅後、ハンドル仰角の変更に合わせてワイヤー類の取り回しを再度調整しました。あとは仕上げにバーテープを巻いて完成です。

Dドラでは来週末日曜日に箱ボディ系のイベントが有るそうなので、その前に常連さん達がそれ系のボディと車体で走り込んでいる模様でした。Dドラではお目当ての田宮製787Bボディの他に、今回は以前から入手を検討して散々迷っていたRM-01の6mmリアアクスル周り一式も意を決して入手しました。またイーグルの2200サイズのストレートパック形状のLiFeはパッケージが変わって3000円に値上がりしたそうなので、旧パッケージの2200円の方を先日に続きもう1本購入して旧車用に確保しておきました。

2014年1月18日土曜日

Radac RD-1000 再改修その3　ほぼ完成

当時の標準装備だったシマノ62系New 600EX-SIS（アルテグラの先祖）のオリジナルパーツをなるべく多く使ったクラシック仕様、もう少しで完成。新たに取り付けたFDやクランクも近い年代の物を選んだ御陰で見た目的に全体と違和感が無く、割と理想に近い形に仕上がりそうです。

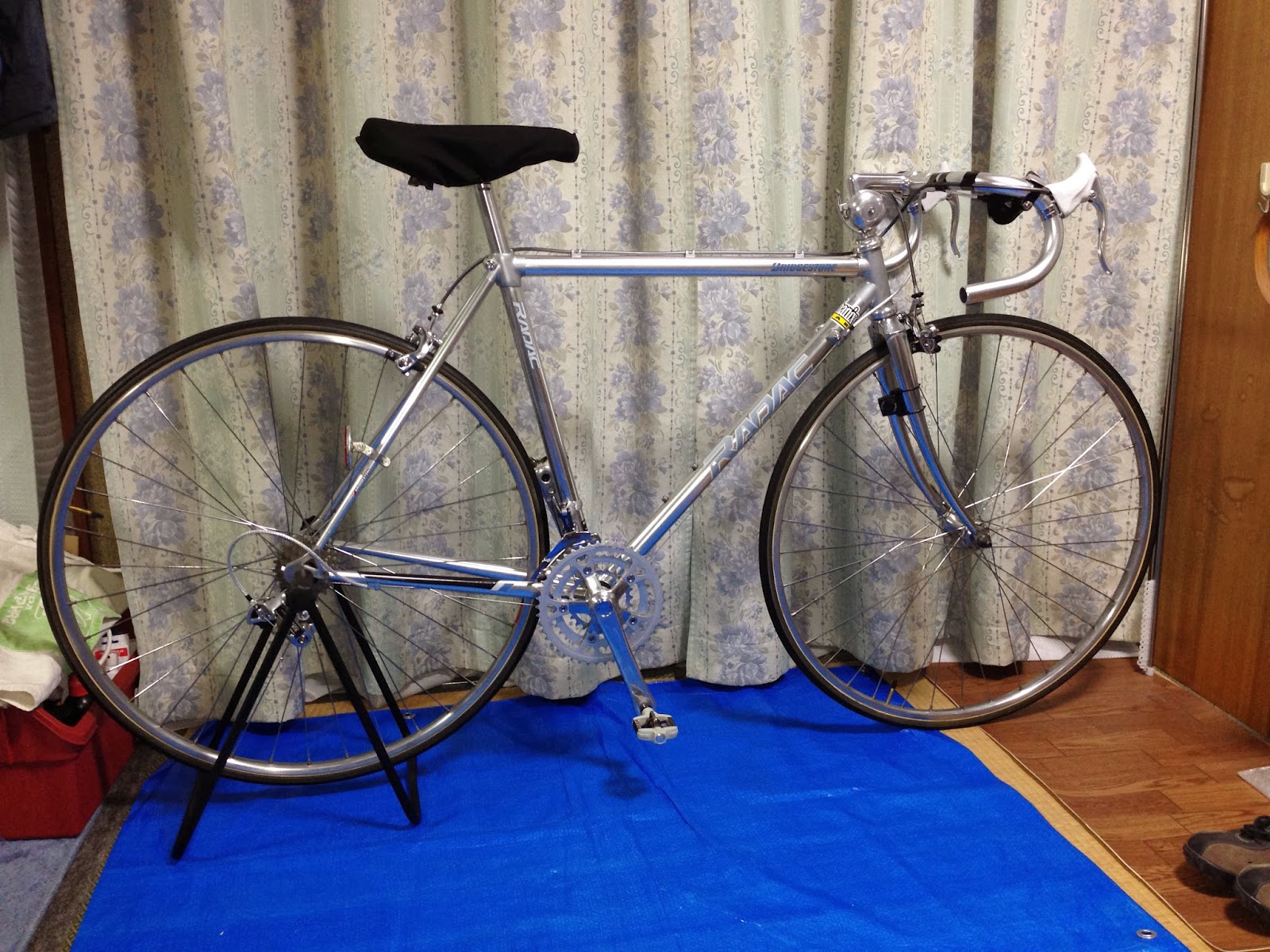

Radac RD-1000 3x6s仕様

以下、先週の作業内容などをダイジェストでご紹介。

ワイヤー類はWレバー左は以前のままで社外製のPTFEコート黒、リア変速は社外製シルバーアウターとTX50付属品、ブレーキはシマノ純正のアウターとステンレスワイヤーをそれぞれ使用しました。ブレーキワイヤーはハンドル外側這わしに取り回しを変えた効果か、以前よりもスムーズになったようです。一方でシングルピポットキャリパーで重要な綺麗なワイヤーのカーブを描ける「左前／右後ろブレーキ」仕様は継続しました。（これは私が元々左利きなのも理由の一つです）

FC-MT60クランクは軸長116mmのBBとの組み合せでQ Factor=158mm前後になりました。現行ロードトリプルのFC-5703はQ=156mmですから、それより片側で1mm広い程度です。

FC-MT60クランクのレストア完了

左右　766g

110.5mmBBではフレームと干渉

オリジナルのダブルクランク用のカップ＆コーン式BBが116mmだったので再投入

取り付け　カップ＆コーンなので左側の締め込み加減で玉当たりを調整し、外側のロックリングで固定します

蟹目とフックの2種類のレンチが必要

スクエアテーパー方式のクランクの場合、締め込みトルクの大小はチェーンラインに影響するので、今回は真面目にトルクレンチを使用しました
締め付けトルクはシマノ製スクエアテーパークランクで一般的な35Nmに設定

チェーンラインの実測

トリプルなのでミドルギア中心ーフレーム中心の距離を測ります

これとリアスプロケの中心ーフレーム中心距離の値が近ければOKです

測定結果はほぼ同じ値で問題無しと判断

インナー固定ボルトとフレームとのクリアランスに余裕が無いので、
これ以上短い軸長のBBでQを下げるのは多分無理ですね
手持ちでぴったりに合ってくれて一安心

前変速はWレバー左を使います

「滑らせない」効果の有るRC用のボールデフグリスを試しに使ってみましたが、グリップし過ぎで操作が重くなったので止めて結局モリブデングリスにしました

オリジナルのシングルピポットブレーキキャリパーBR-6208前後を分解整備

FLのテフロングリスでグリスアップしました

ワッシャー類はペーパーで研いで段差を消しました

リターンスプリングのテンションが強過ぎなのが悩みの種だったので、片側をバイスで固定しつつ反対側をプライヤーで曲げて幅を狭め、初期荷重の設定を下げました

実測で80mmから75mmくらいに
曲げ過ぎはスプリングホルダーから外れる可能性が出るので避けた方が賢明です

組み上げ

ガタを最小限にしつつスムーズに動く位置に調整

今回使用するシマノの現行用6速サム（親指）シフターSL-TX50-6R

92g

内側に取り付けるシフターにブレーキワイヤーが干渉するため、レバーを左右入れ替えてブレーキワイヤーの取り回しを外回しに変更しました

フードも合わせて左右入れ替え

シフトレバーの追加工

ドリルで4mm穴を空けて

押し下げの最後の方で指が届きにくかったので、ホームセンターで入手したノブを取り付けました

色々なデザインの製品が有るのでお好みでチョイスが可能

リア変速

ロー側へのシフトダウン時はレバーを押し下げる操作
数段まとめての一気変速も可能

トップ側へはリリースボタンを親指の付け根の辺りで押し込むと1段ずつ移動します

チェーンはKMCのZ7シルバー

16リンク余ったのでちょうど100リンク使った計算になります

前22T差＋後ろ8T差の合計30T差でRDのトータルキャパシティ28Tを超えているので、今回はインナートップ側を優先して2リンク本来より短くしてあります
この状態でアウターローにも変速は可能ですが、RDケージの角度がぎりぎりなので極力使わない方向で

余った分
７回交換すると余りで1回分になる計算（笑）

2014年1月14日火曜日

Radac RD-1000 再改修その2　Deore MT-60クランクの分解清掃

CPiのクランクを上手く合わせることができなかったので、別のクランクを急遽入手しました。Deore MT60グループセットのクランクです。少し後のXT用FC-M730とも同一形状のようです。連休初日に落札して最終日に到着。早速分解清掃しました。

VeroBase.comの登録データはこちら

Deore FC-MT60 170mm/46-36-24T PCD110/74

シマノ製で80年代後半−90年代前半頃の製品の模様

MTB用ながらQファクターの狭さが特徴

全体的に曇り気味、傷も若干

ギアの摩耗状態はそれほどではないので一安心

トリプルの場合、最も多用するミドルギアの状態が重要

インナー取り付け部分のスペーサー

ミドルにも別の薄いスペーサーを挟みます

分解後、いつもの通りに清掃と磨き作業を行いました

~~全体はクレンザー＆800番スポンジでの汚れ落とし~~
（クレンザーは粒子が粗く傷がつくのでメッキ部分への使用は止めました。
チェーンリングには良いと思います）

チェーンリングは歯の部分もこまめに清掃

左右クランクは更にネバダル→オートグリムの順で研磨仕上げしました

ビス類はリン酸系錆び落とし剤→流水洗い→ドライヤー乾燥後にWD40漬け

アルマイトの剥離は行わずに磨いたので大きめの傷は残っています

近くだと目立つかも

SG規格のギア板、46/36/26Tが標準構成の筈ですが、

インナーのみスチール製の24Tに交換されていました。（PCD74での最小枚数）

RD-1000レストア後に入手したトリプルクランクはこれで通算4つ目。最初が10s化時のギア比テスト用で中古のロードトリプルSugino RD2T 48/38/28T、次に新品のシマノFC-5703 50/39/30Tでこれはメインで2年間近く使用しました。その時のメカは別のフレームに移植の予定なのでまだ使います。今回こちらのフレームをオリジナル6sに戻すのに合わせて昨年入手したPCiの新品MTB用トリプルの42/32/24Tを取り付けましたが、これはQが広かったりFD位置の問題で不採用に。最後に今回のシマノFC-MT60 46/36/24Tです。

順調に深みに嵌ってますね、クランク沼かな？
というか流石にこれで打ち止めのつもり。余った分は放出の予定です。

最後に一言：アルミパーツの研磨はやっぱりネバダルが最強。

2014年1月13日月曜日

Radac RD-1000 再改修その1

別フレームの導入に合わせて、これまで乗っていたレイダックRD-1000を元のリアUG6速に戻す作業を行っています。併せて以前温めていて見送ったリア6速での別のアプローチを試してみます。

前回の改修では現行パーツのロードトリプル＋改造コマンドシフター10sの~~Hentai~~個人的趣味100％な仕様でしたが、今回はヴィンテージらしさを重視してオリジナルパーツをなるべく残す方針です。しかし元の仕様は前インナー42後ろロー21T＝最軽ギア比2.0の剛脚仕様で流石にそのままでは無理なのと、貧脚でも坂好きなので低ギア比化は不可避です。今回は思案の結果、前変速だけ弄ってQファクター狭めの90年代物MTBトリプルクランクを導入することに。以前入手したCpi製のクランクは取り付けたところ問題が色々と判明したので、別のクランクを新たに手配しました。

続きます。
